Код: 29 Производитель: IEK
Логистические параметры
Количество1
Единица измеренияшт

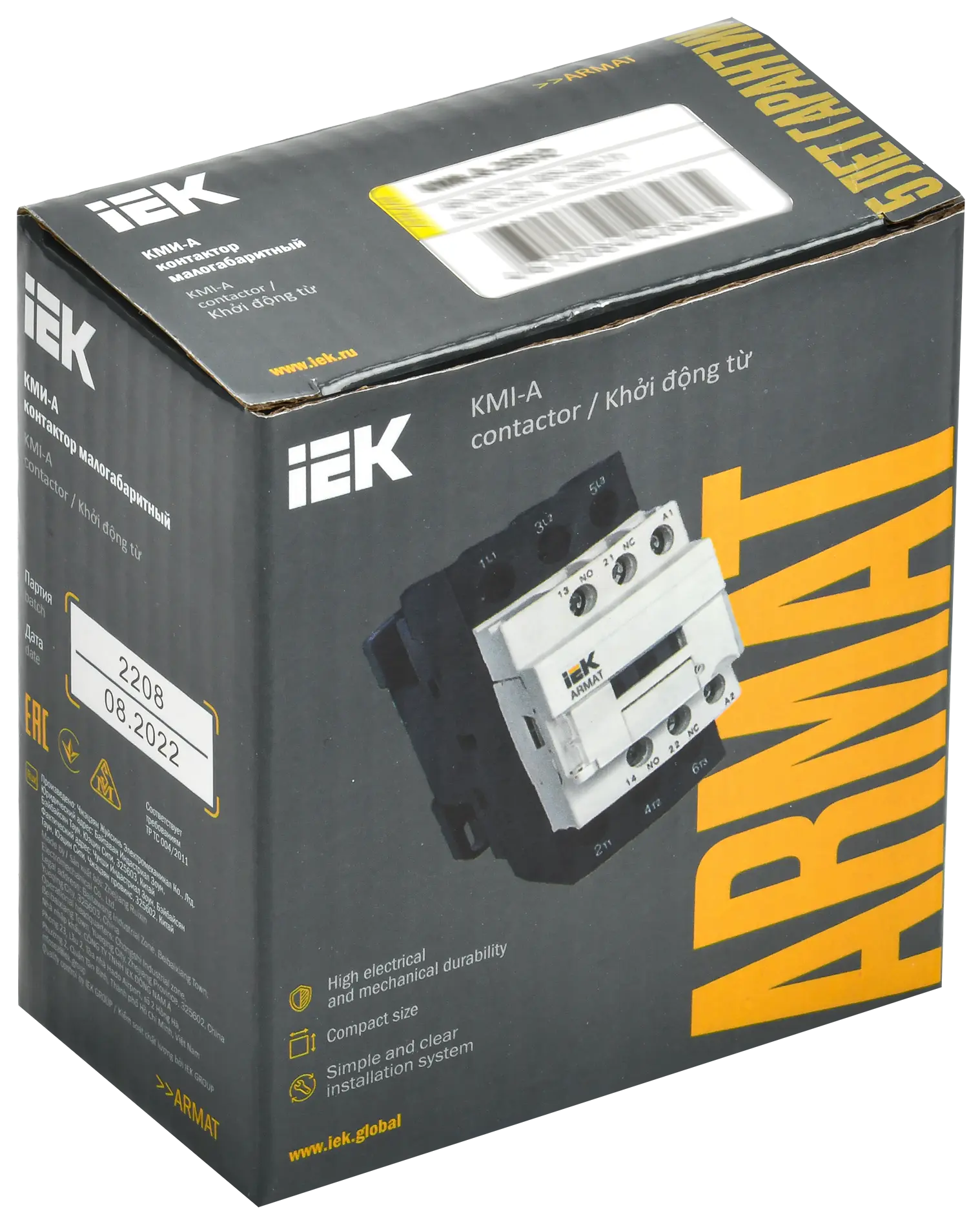

Тип упаковкиКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод4610084408485
Вес, кг0.4370000
Объем, м30.0006240
Глубина, м0.104000
Ширина, м0.093000
Высота, м0.052000
Способ нанесения информацииНа коробку
Описание товара
Контакторы электромагнитные предназначены для использования в схемах управления для пуска и остановки трехфазных асинхронных электродвигателей с короткозамкнутым ротором в электрических сетях с номинальным напряжением до 660В переменного тока, а также могут быть использованы для включения и отключения других электроустановок: освещения, нагревательных установок и различных индуктивных нагрузок. Применяются в вентиляторах, насосах, печах, кран-балках и в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам контакторы серии КМИ-А соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
Характеристики товара
Номин рабочий ток Ie при AC-3 400 В25 А
Номин коммутируем мощность при AC-3 400 В11 кВт
Номин напряжение питания цепи управ Us AC 50 Гц230 В
Номин напряж питания цепи управ Us пост тока DC- В
Номин рабочий ток Ie при AC-1 400 В40 А
Минимальная вкл способность Umin-доп конт вц17 А
Ток термической стойкости Ith-доп конт вц10 А
Ширина45.0 мм
Защита от сверхтоков-предохр gG-гц63 А
Номин напряжение изоляции Ui-доп конт вц690 В
Условный тепловой ток Ith при АС-1-гц40 А
Кол-во норм замкн-НЗ силовых контактов0
Защита от сверхтоков-предохр gG-доп конт вц10 А
Кол-во вспомогат норм разомкнутых-НО конт1
Диапазон напряж срабатывания-цу0,8...1,1
Коммут-ая износос-ть общий ресурс-гц2.1 млн циклов
Мех износоустойчивость-цу15.0 млн ком циклов
Мех износостойкость-гц15 млн циклов
Мощность потреб катушки при удержании Uc-цу7.0 ВА
Световая индикациияНет
Модульное исполнениеНет
Мощность потреб катушки при срабатывании Uc-цу70.0 ВА
Номин напряжение изоляции Ui-гц690 В
Тип напряжения управленияПеременный (AC)
Номин раб напряжение переменного тока Ue-гц690 В
Степень защиты - IPIP20
Время срабатыв при замыкании-цу22 мс
Крутящий момент при затягивании-гц2.5 нм
Высота85.0 мм
Глубина92.0 мм
Номин напряжение Un-AC-доп конт вспом цепи690 В
Время срабатыв при размыкании-цу19 мс
Диапазон напряж отпускания-цу0,3...0,6
Частота включений коммутац износост в час-гц3600
Макс кратковременная нагрузка-гц380 А
Гибкий кабель без наконечника-гц10 мм²
Мощность рассеяния при Ie АС-1-гц3.20 Вт
Частота включений механ износост в час-гц3600
Кол-во норм разомкнутых-НО силовых конт3
Температура эксплуатации-25...50 °C
Климатическое исполнениеУХЛ4
Жесткий кабель без наконечника-гц10 мм²
Условный ток короткого замыкания Inc-гц3000 А
Кол-во вспомогат норм замкнутых-НЗ конт1
Минимальная вкл способность Imin-доп конт вц0 мА
Макс кратковременная нагрузка-доп конт вц140 А
Тип подключения силовой электрич цепиВинтовое соединение
Типоисполнение электрон релеРТИ-1322
Номин импульсное напряжение Uimp-гц6 кВ
Мощность рассеяния при Ie АС-3-гц1.25 Вт
