Код: 518 Производитель: IEK
Логистические параметры
Количество1
Единица измеренияшт
Тип упаковкиКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод4610084777727
Вес, кг0.3100000
Объем, м30.0004100
Глубина, м0.095000
Ширина, м0.052000
Высота, м0.083000
Способ нанесения информацииНа стикер
Описание товара

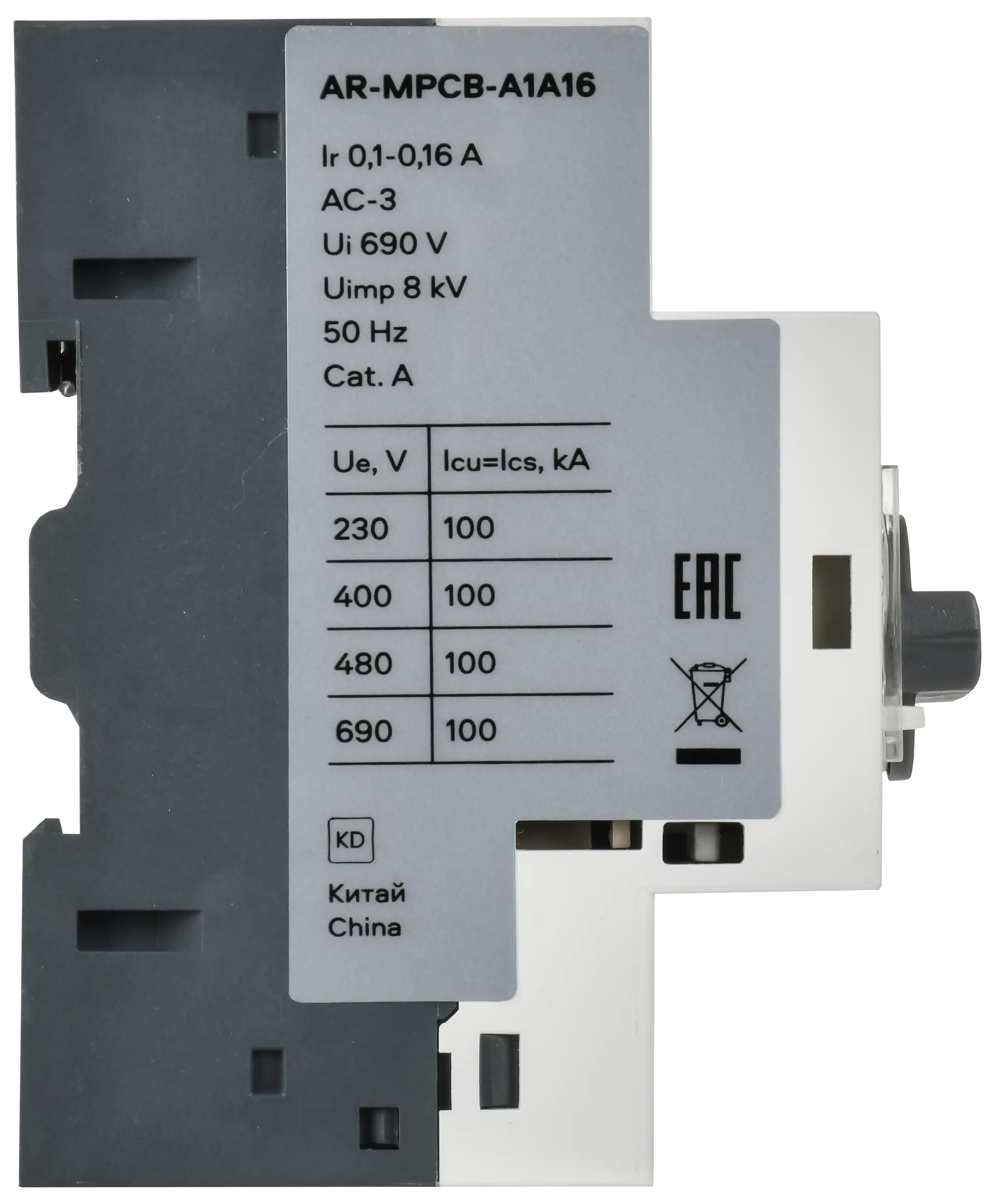

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики товара
Номин. ток0.2 А
Диапазон уставки тока расцепления0,1...0,16 А
Тип расцепителяТермомагнитный
Номин мощность управ ЭД в применения АС-3 660В0.10 кВт
Тип подключенияВинтовое соединение
Номин рабочий отключаемый ток к з Iсs 230 В100 А
Диап регул без заде сраб расцеп короткого замык- А
С термозащитойДа
Номин импульсное выдерживаемое напряжение8 кВ
Коммутационное перенапряжение≤ 7999 В
Степень защиты - IPIP20
Номин частота50 Гц
Тип подключения силовой электрич цепиВинтовое соединение
Номин рабочий отключаемый ток к з Iсs 660 В100.00 кА
РемонтопригодностьНет
Номин откл способность Icu при 400 В AC100 кА
Номин мощность управ ЭД в применения АС-3 400В0.02 кВт
Номин. напряжение изоляции Ui690 В
Вес0,32 кг
Высота90.0 мм
Чувствительность к обрыву фазыДа
Номин рабочий отключаемый ток к з Iсs 400 В100.0 кА
Номин предельный отключаемый ток к з Iсu 400 В100 кА
Температура эксплуатации-25…60 °C
Номин предельный отключаемый ток к з Iсu 230 В100 кА
Электр или Мех износостойкость12000 циклов В на О
Ширина45.0 мм
Номин предельный отключаемый ток к з Iсu 660 В100 кА
Номин мощность управ ЭД в применения АС-3 230В0.04 кВт
Глубина66.4 мм
Класс расцепления - защиты10
Способ монтажаНа DIN рейку
Номин. раб. напряжение230/400/690 В
Номин. продолжительный ток Iu0 А
Уставка электромагнитного расцепителя2.1 А
С интегрированным вспомогат переклНет
С встроенным расцепителем пониж-го напряжНет
Конструкция прибораВстраиваемое устройство для встраиваемой техники
Количество полюсов3
