Код: 525
Логистические параметры
Количество1
Единица измеренияшт
Тип упаковкиКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод4610084777888
Вес, кг0.3100000
Объем, м30.0004100
Глубина, м0.095000
Ширина, м0.052000
Высота, м0.083000
Способ нанесения информацииНа стикер
Описание товара

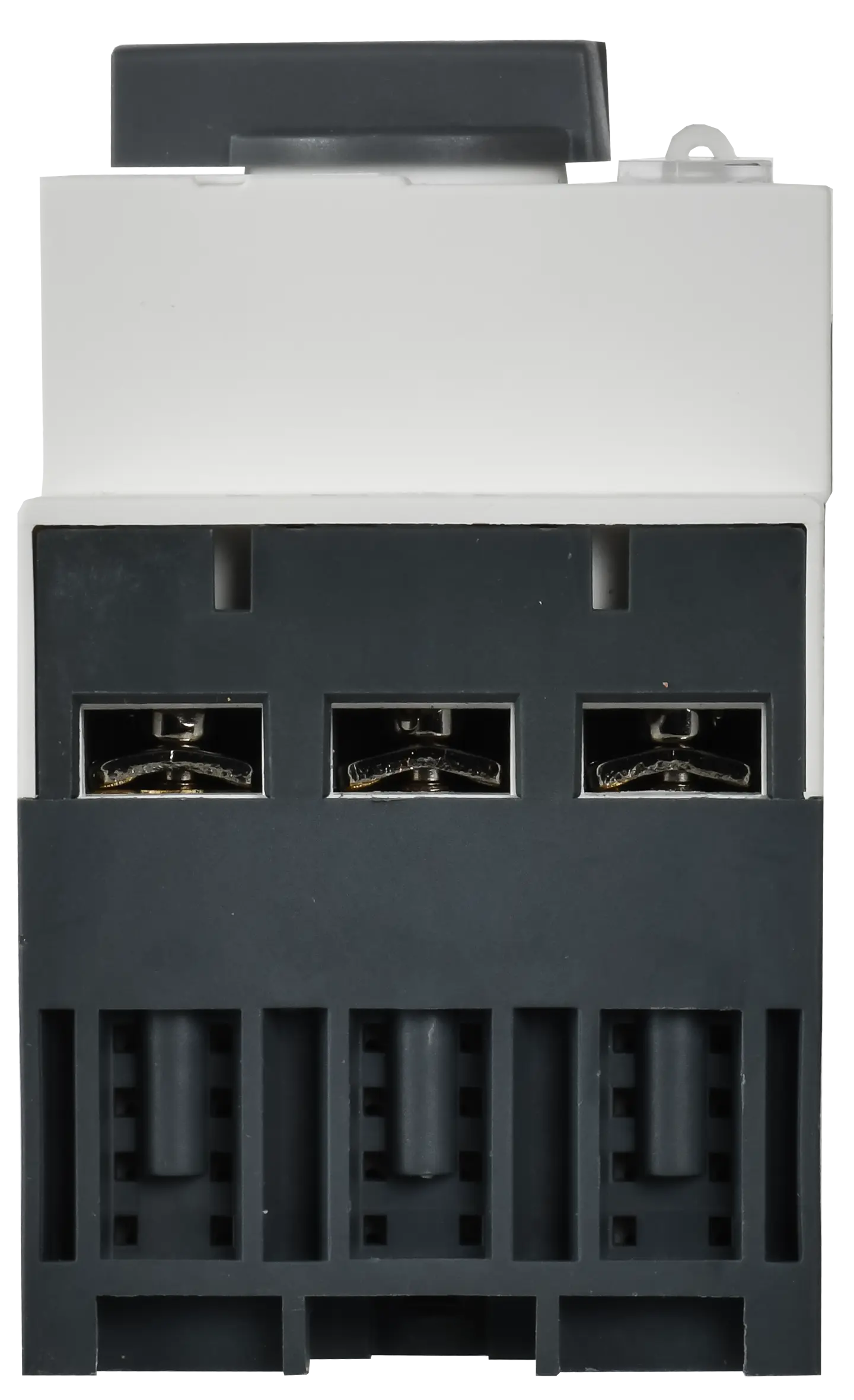

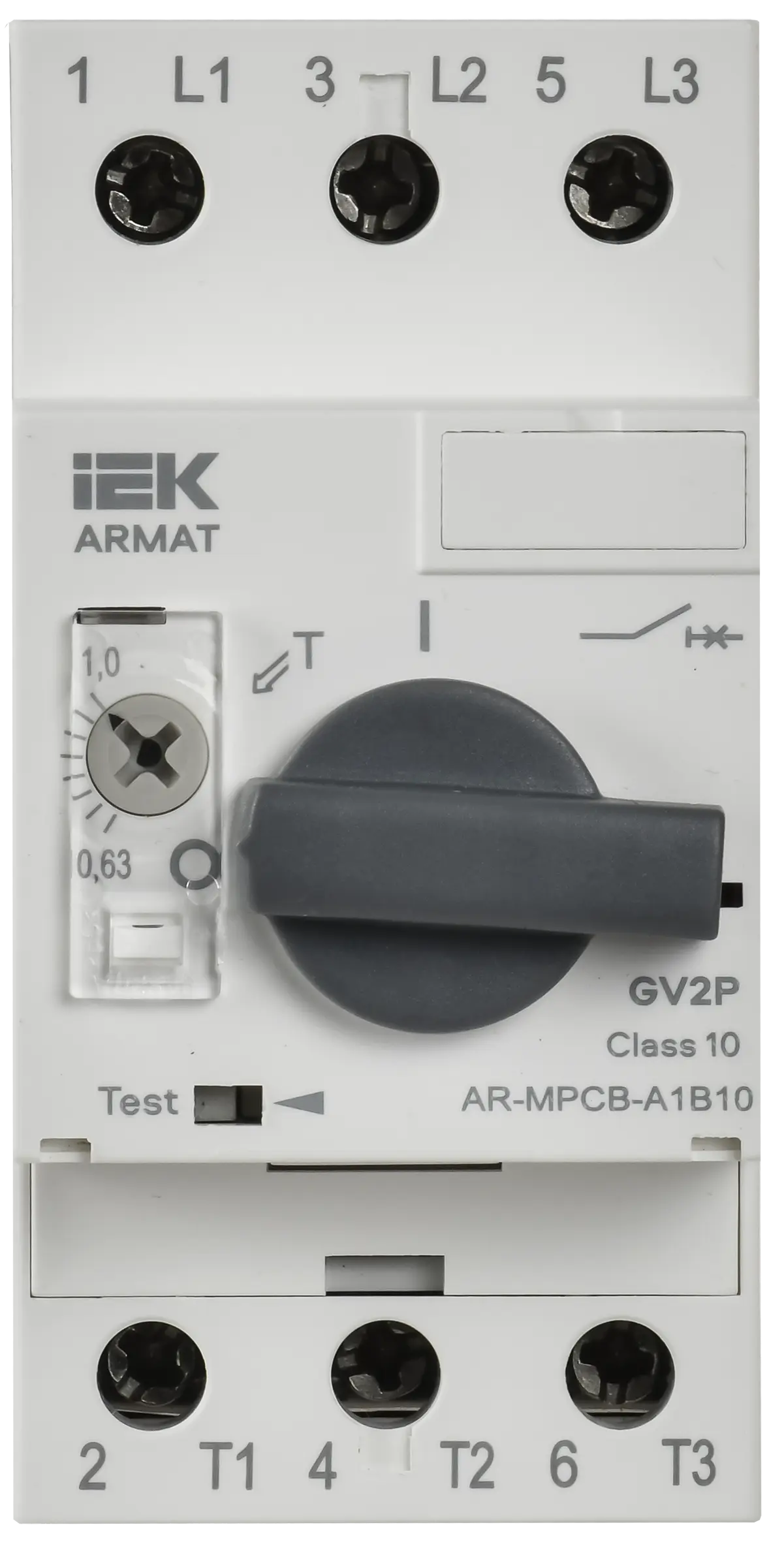

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики товара
Количество полюсов3
Номин. ток1.0 А
Диапазон уставки тока расцепления0,63...1,0 А
Тип расцепителяТермомагнитный
Номин частота50 Гц
Номин предельный отключаемый ток к з Iсu 230 В100 кА
Номин предельный отключаемый ток к з Iсu 660 В100 кА
Температура эксплуатации-25…60 °C
Номин импульсное выдерживаемое напряжение8 кВ
Высота90.0 мм
Номин. напряжение изоляции Ui690 В
Ширина45.0 мм
Тип подключения силовой электрич цепиВинтовое соединение
С встроенным расцепителем пониж-го напряжНет
Уставка электромагнитного расцепителя13.0 А
Способ монтажаНа DIN рейку
Коммутационное перенапряжение≤ 8000 В
Электр или Мех износостойкость12000 циклов В на О
С термозащитойДа
Номин рабочий отключаемый ток к з Iсs 400 В100.0 кА
Номин мощность управ ЭД в применения АС-3 230В0.12 кВт
Номин. продолжительный ток Iu1 А
Номин откл способность Icu при 400 В AC100 кА
Класс расцепления - защиты10
Номин предельный отключаемый ток к з Iсu 400 В100 кА
РемонтопригодностьНет
Номин мощность управ ЭД в применения АС-3 400В0.25 кВт
Вес0,32 кг
Конструкция прибораВстраиваемое устройство для встраиваемой техники
Глубина66.4 мм
Чувствительность к обрыву фазыДа
Диап регул без заде сраб расцеп короткого замык- А
Номин. раб. напряжение230/400/690 В
Номин рабочий отключаемый ток к з Iсs 230 В100 А
Номин рабочий отключаемый ток к з Iсs 660 В100.00 кА
Тип подключенияВинтовое соединение
Степень защиты - IPIP20
Номин мощность управ ЭД в применения АС-3 660В0.55 кВт
С интегрированным вспомогат переклНет
