Код: 539
Логистические параметры
Количество1
Единица измеренияшт
Тип упаковкиКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод4610084778083
Вес, кг0.3500000
Объем, м30.0004540
Глубина, м0.095000
Ширина, м0.052000
Высота, м0.092000
Способ нанесения информацииНа стикер
Описание товара

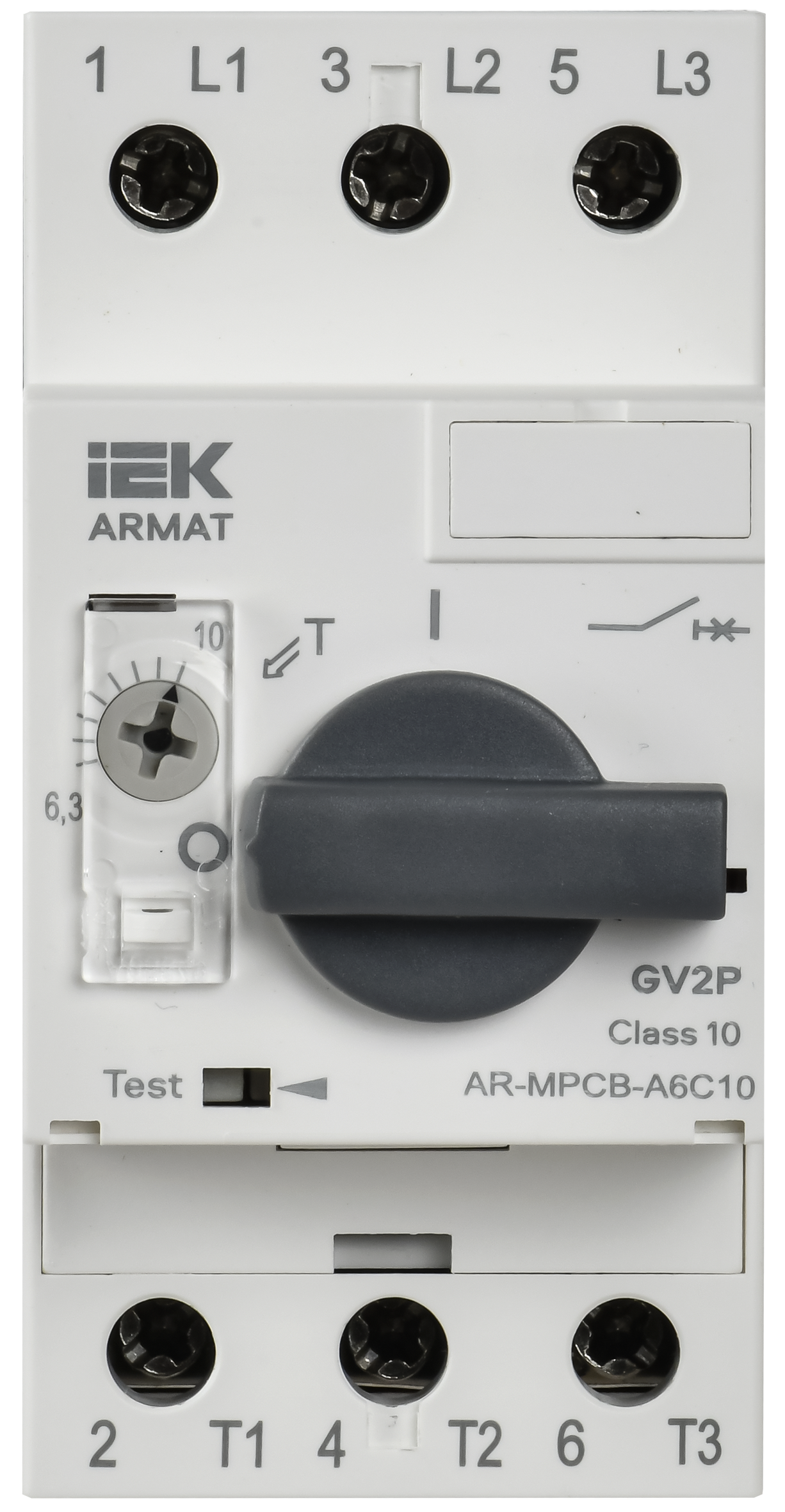

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики товара
Количество полюсов3
Номин. ток10.0 А
Диапазон уставки тока расцепления6,3...10 А
Тип расцепителяТермомагнитный
Номин мощность управ ЭД в применения АС-3 230В2.20 кВт
Уставка электромагнитного расцепителя130.0 А
Класс расцепления - защиты10
Тип подключения силовой электрич цепиВинтовое соединение
Глубина76.4 мм
Степень защиты - IPIP20
РемонтопригодностьНет
Номин частота50 Гц
Номин мощность управ ЭД в применения АС-3 400В3.00 кВт
Коммутационное перенапряжение≤ 8000 В
Высота90.0 мм
Тип подключенияВинтовое соединение
Номин импульсное выдерживаемое напряжение8 кВ
Номин рабочий отключаемый ток к з Iсs 230 В100 А
Номин предельный отключаемый ток к з Iсu 230 В100 кА
Температура эксплуатации-25…60 °C
Способ монтажаНа DIN рейку
Номин предельный отключаемый ток к з Iсu 660 В5 кА
Номин рабочий отключаемый ток к з Iсs 660 В5.00 кА
С встроенным расцепителем пониж-го напряжНет
С термозащитойДа
Номин. раб. напряжение230/400/690 В
Номин откл способность Icu при 400 В AC100 кА
Диап регул без заде сраб расцеп короткого замык- А
Номин предельный отключаемый ток к з Iсu 400 В100 кА
Номин мощность управ ЭД в применения АС-3 660В7.50 кВт
Чувствительность к обрыву фазыДа
Номин рабочий отключаемый ток к з Iсs 400 В100.0 кА
Номин. напряжение изоляции Ui690 В
Электр или Мех износостойкость12000 циклов В на О
Вес0,37 кг
Ширина45.0 мм
Конструкция прибораВстраиваемое устройство для встраиваемой техники
С интегрированным вспомогат переклНет
Номин. продолжительный ток Iu10 А
