Код: 550
Логистические параметры
Количество1
Единица измеренияшт
Тип упаковкиКОРОБКА/БОКС
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙ
Штрихкод4610084778243
Вес, кг0.3500000
Объем, м30.0004540
Глубина, м0.095000
Ширина, м0.052000
Высота, м0.092000
Способ нанесения информацииНа стикер
Описание товара

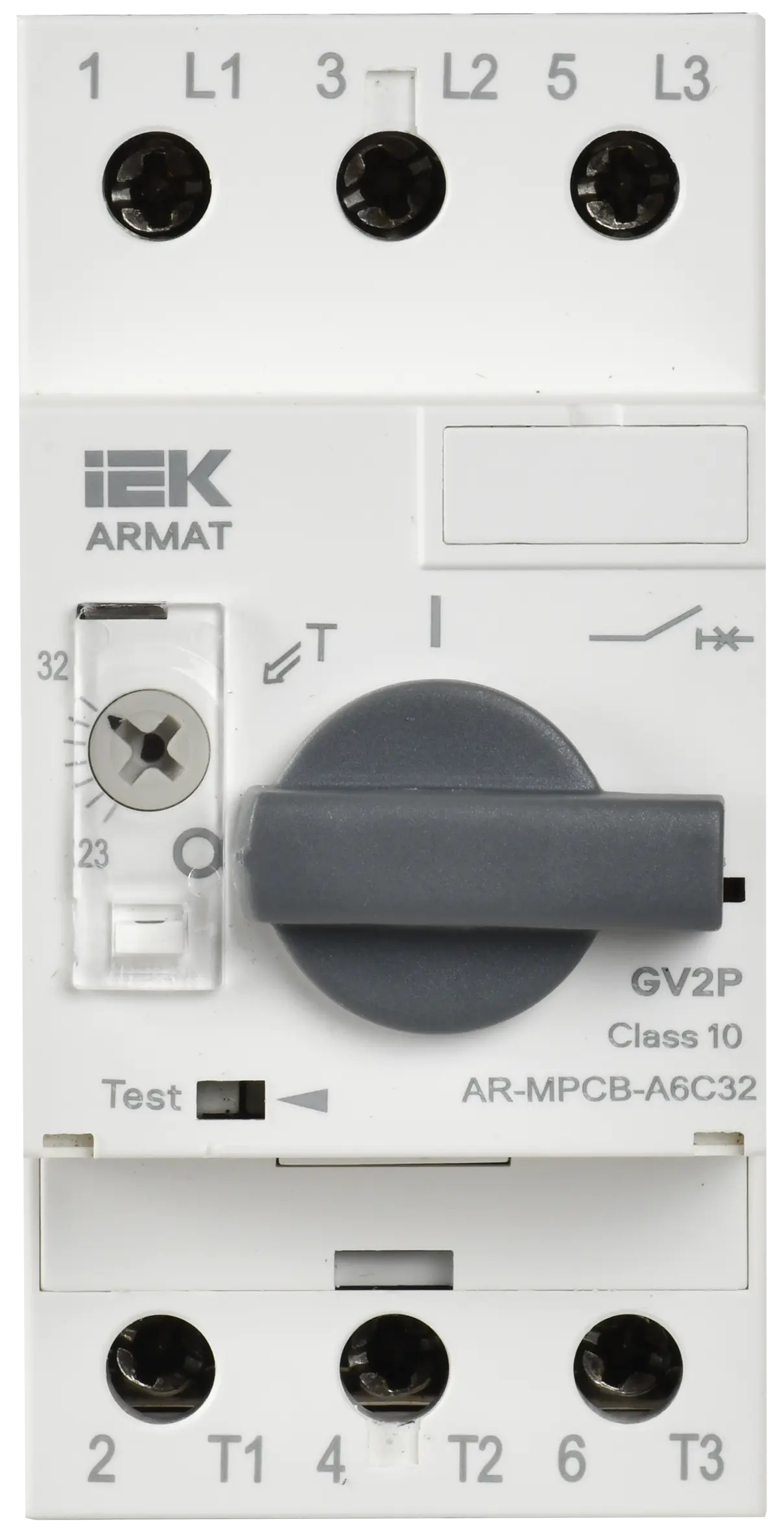

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы.
Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов.
По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Характеристики товара
Номин. ток32.0 А
Диапазон уставки тока расцепления23...32 А
Количество полюсов3
Тип расцепителяТермомагнитный
Класс расцепления - защиты10
Номин мощность управ ЭД в применения АС-3 230В7.50 кВт
Тип подключения силовой электрич цепиВинтовое соединение
Диап регул без заде сраб расцеп короткого замык- А
Номин. продолжительный ток Iu32 А
Уставка электромагнитного расцепителя416.0 А
С термозащитойДа
Высота90.0 мм
С встроенным расцепителем пониж-го напряжНет
Номин рабочий отключаемый ток к з Iсs 230 В100 А
Температура эксплуатации-25…60 °C
Номин предельный отключаемый ток к з Iсu 660 В5 кА
РемонтопригодностьНет
Номин мощность управ ЭД в применения АС-3 660В22.00 кВт
Номин откл способность Icu при 400 В AC25 кА
Номин мощность управ ЭД в применения АС-3 400В15.00 кВт
Номин предельный отключаемый ток к з Iсu 400 В25 кА
Ширина45.0 мм
Чувствительность к обрыву фазыДа
Коммутационное перенапряжение≤ 8000 В
Номин импульсное выдерживаемое напряжение8 кВ
Номин рабочий отключаемый ток к з Iсs 660 В5.00 кА
Глубина76.4 мм
Номин частота50 Гц
Тип подключенияВинтовое соединение
Номин предельный отключаемый ток к з Iсu 230 В100 кА
Номин. раб. напряжение230/400/690 В
С интегрированным вспомогат переклНет
Электр или Мех износостойкость12000 циклов В на О
Вес0,37 кг
Способ монтажаНа DIN рейку
Номин рабочий отключаемый ток к з Iсs 400 В25.0 кА
Конструкция прибораВстраиваемое устройство для встраиваемой техники
Номин. напряжение изоляции Ui690 В
Степень защиты - IPIP20
