Код: 57205
Логистические параметры
Количество1
Единица измеренияшт

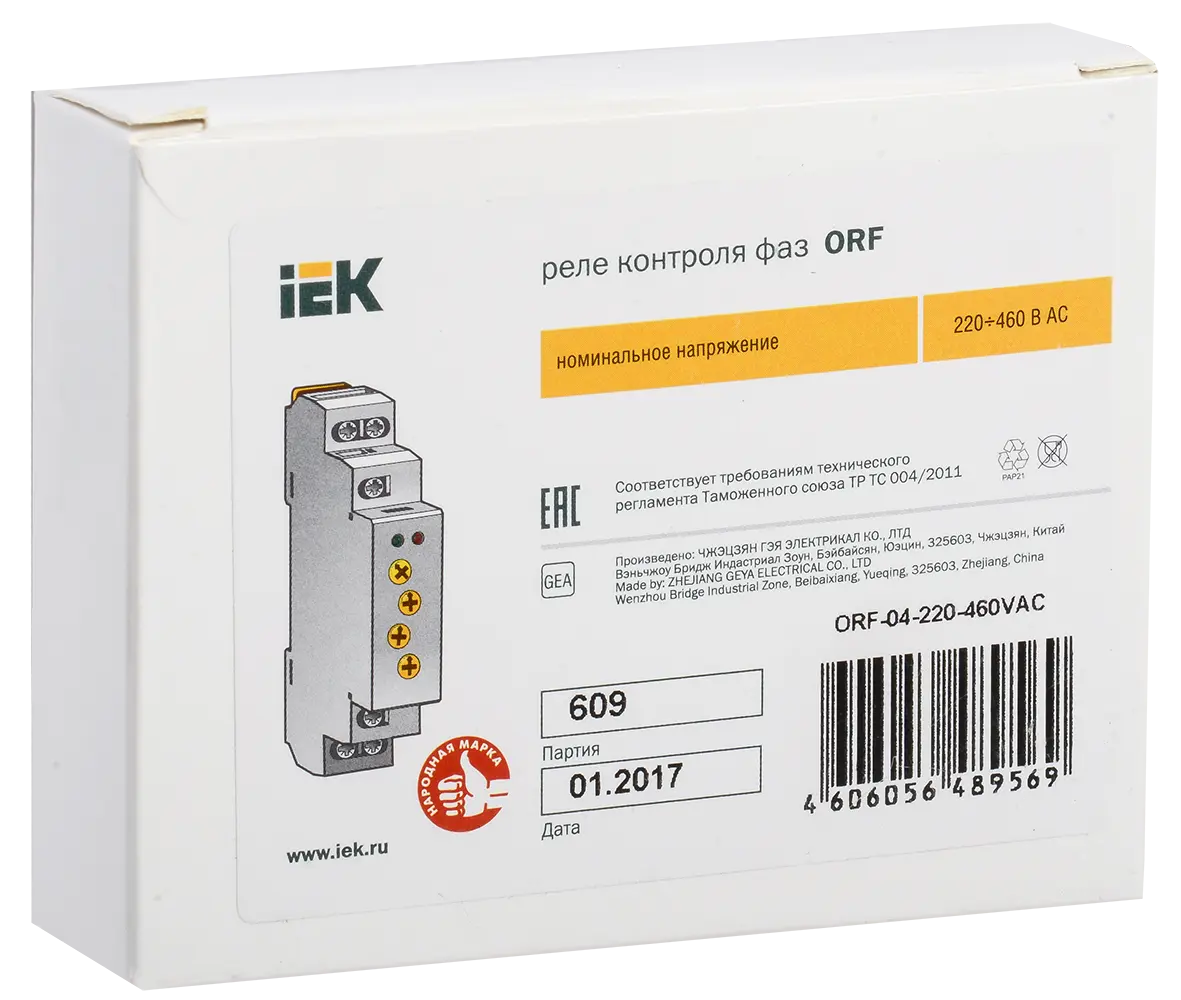

Тип упаковкиКОРОБКА/БОКС
Материал упаковкиКАРТОН
Штрихкод4606056489569
Вес, кг0.0870000
Объем, м30.0002250
Глубина, м0.093000
Ширина, м0.023000
Высота, м0.072000
Способ нанесения информацииНа стикер
Описание товара
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения и понижения напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания.
Характеристики товара
Контроль макс. напряженияДа
Контроль мин. напряженияДа
Контроль обрыва фазДа
Контроль перекоса фазНет
Контроль чередования фазДа
Напряжение питания220...460 В
Тип напряжения управленияПеременный (AC)
Количество переключающих (перекидных) контактов1
Номин ток контактных групп при АС-110 А
Макс. сечение кабеляодножильный 1x2,5 или 2x1,5 многожильный с наконеч мм²
Погрешность измерений± 1 процентов
Степень защиты IP лицевая панельIP40
Высота95 мм
Диапазон частоты питающего напряжения45...65 Гц
Макс. задержка на отключение10 с
Индикатор срабатывания релеКрасный светодиод (R)
Мин. задержка на включение0.5 с
Степень защиты IP клеммыIP20
Макс. задержка на включение- с
Погрешность настройки± 5 процентов
Вес0,064 кг
РемонтопригодностьНет
Время срабатывания(0,1...10) ± 10% мс
Температура эксплуатации-20...55 °C
Диапазон уставок по напряжению2...20 процентов
Рабочее положениеЛюбое
Мех износостойкость10^7 млн циклов
Номин напряж питания цепи управ Us пост тока DC- В
Глубина64 мм
Способ монтажаDIN-рейка (стандарт) 35 мм
Гистерезис2 процентов
Индикатор наличия напряженияЗелёный светодиод (Un)
Мин. задержка на отключение0 с
Электр износостойкость10^6 млн циклов
Степень загрязнения2
Категория перенапряжения3
Диапазон напряжения176...552 В
Номин напряжение питания цепи управ Us AC 50 Гц220...460 В
Номин напряжение контактной группы250 АС / 24 DC В
Ширина18 мм
Тип измеряемого напряженияПеременный (AC)
