Код: 57202
Логистические параметры
Количество1
Единица измеренияшт

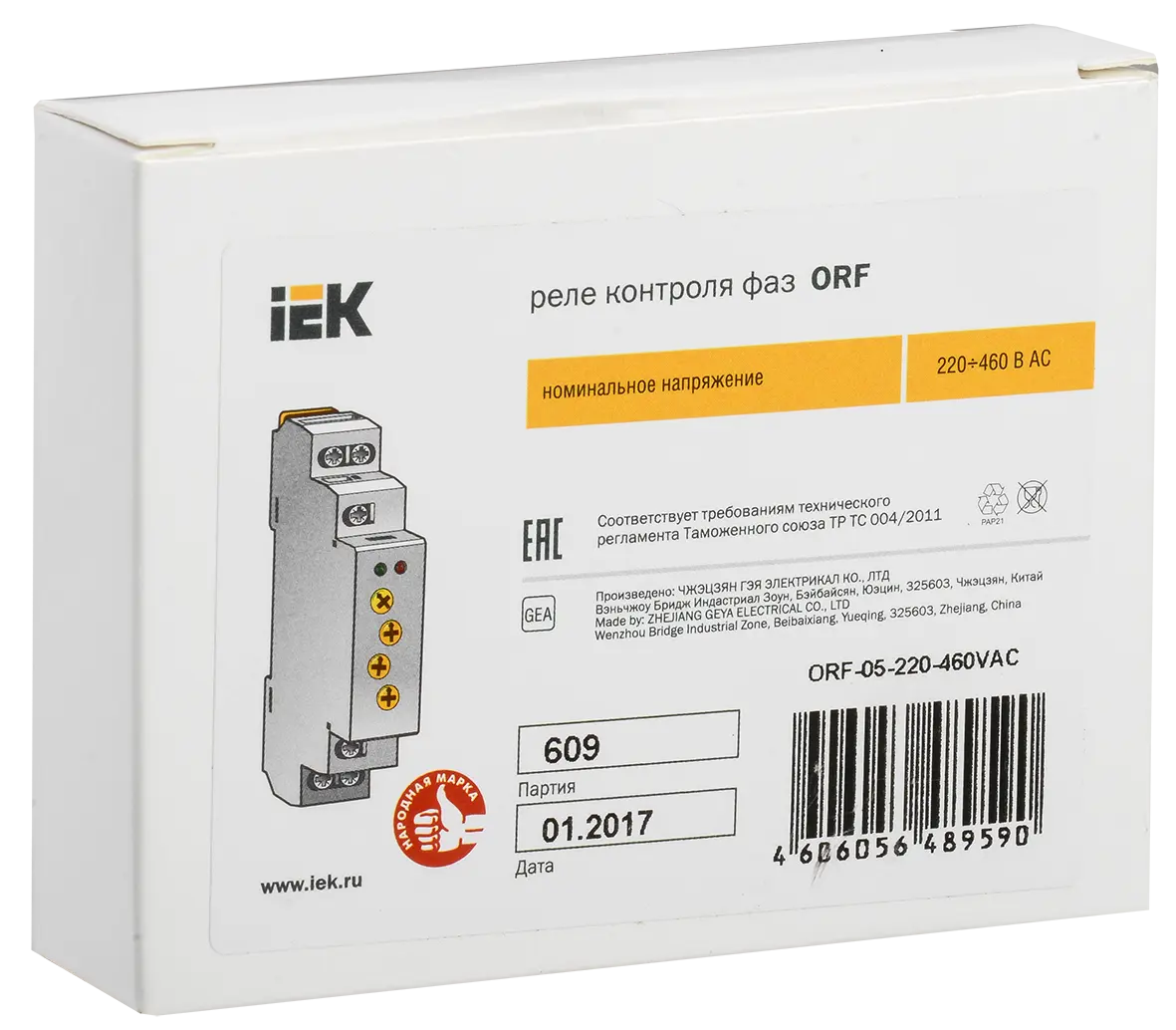

Тип упаковкиКОРОБКА/БОКС
Материал упаковкиКАРТОН
Штрихкод4606056489590
Вес, кг0.0870000
Объем, м30.0002250
Глубина, м0.093000
Ширина, м0.023000
Высота, м0.072000
Способ нанесения информацииНа стикер
Описание товара
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.
Характеристики товара
Контроль макс. напряженияДа
Контроль мин. напряженияДа
Контроль обрыва фазДа
Контроль перекоса фазДа
Контроль чередования фазДа
Напряжение питания220...460 В
Тип напряжения управленияПеременный (AC)
Количество переключающих (перекидных) контактов1
Номин ток контактных групп при АС-110 А
Погрешность измерений± 1 процентов
Ширина18 мм
Индикатор срабатывания релеКрасный светодиод (R)
Степень защиты IP клеммыIP20
Гистерезис2 процентов
Температура эксплуатации-20...55 °C
Индикатор наличия напряженияЗелёный светодиод (Un)
Макс. сечение кабеляодножильный 1x2,5 или 2x1,5 многожильный с наконеч мм²
Мех износостойкость10^7 млн циклов
Глубина64 мм
Номин напряжение питания цепи управ Us AC 50 Гц220...460 В
Электр износостойкость10^6 млн циклов
Диапазон частоты питающего напряжения45...65 Гц
Рабочее положениеЛюбое
Степень защиты IP лицевая панельIP40
Время срабатывания(0,1...10) ± 10% мс
Тип измеряемого напряженияПеременный (AC)
Способ монтажаDIN-рейка (стандарт) 35 мм
Диапазон напряжения176...552 В
Степень загрязнения2
Номин напряж питания цепи управ Us пост тока DC- В
Макс. задержка на отключение10 с
Категория перенапряжения3
Номин напряжение контактной группы250 АС / 24 DC В
Мин. задержка на отключение0 с
Вес0,064 кг
Диапазон уставок по напряжению2...20 процентов
РемонтопригодностьНет
Макс. задержка на включение- с
Высота95 мм
Погрешность настройки± 5 процентов
Мин. задержка на включение0.5 с
