Код: 57345
Логистические параметры
Количество1
Единица измеренияшт
Тип упаковкиКОРОБКА/БОКС
Материал упаковкиКАРТОН
Штрихкод4606056489354
Вес, кг0.0790000
Объем, м30.0002250
Глубина, м0.093000
Ширина, м0.023000
Высота, м0.072000
Способ нанесения информацииНа стикер
Описание товара

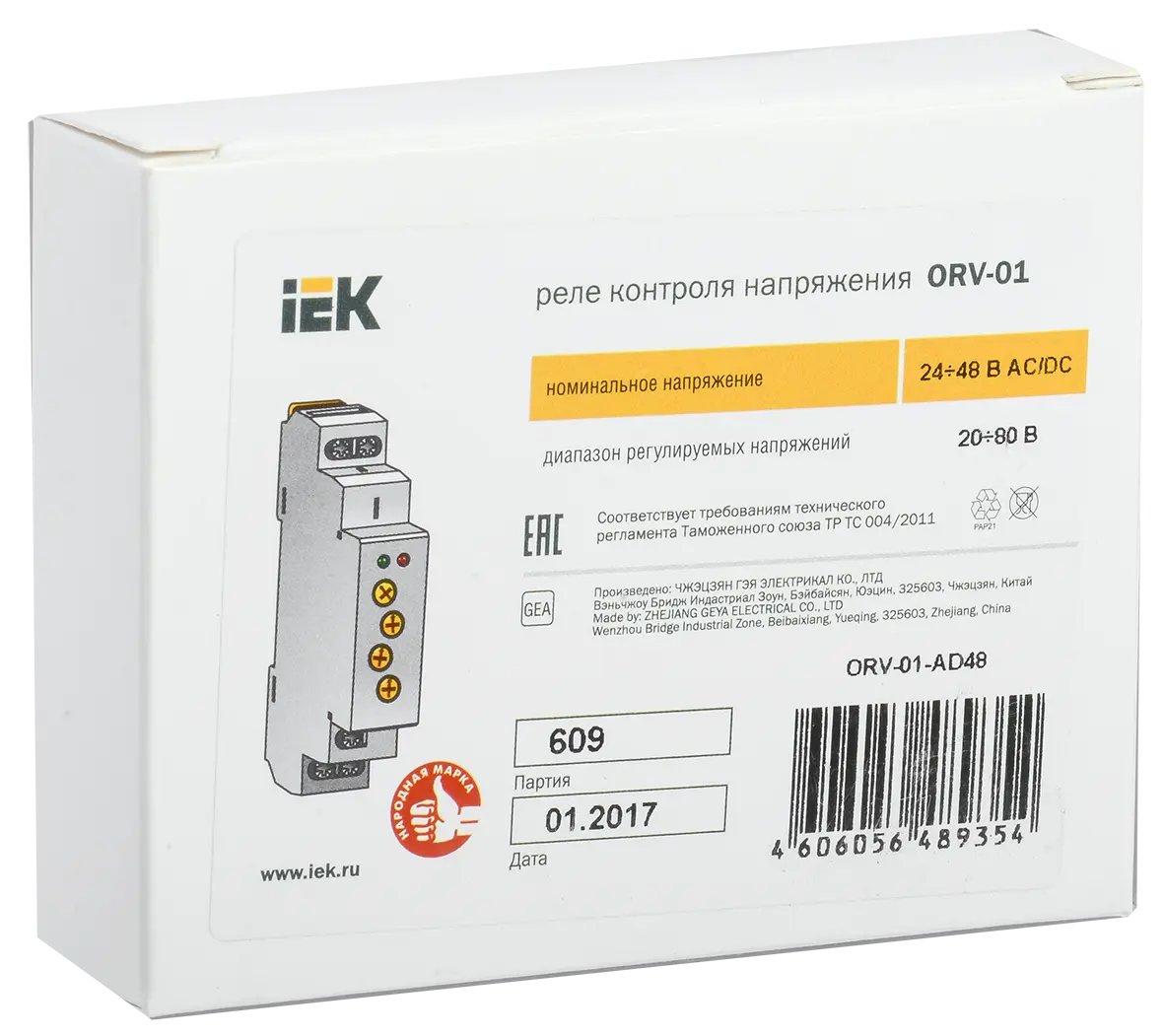

Предназначено для контроля параметров напряжения сети и выдачи команды исполнительным элементам.
Характеристики товара
Диапазон измеряемого напряжения №120 В
Диапазон измеряемого напряжения №280 В
Тип напряжения управленияПеремен./постоян. (AC/DC)
Номин. напряжение24...48 AC/DC кВ
Номин напряжение питания цепи управ Us AC 50 Гц48 В
Номин ток контактных групп при АС-110 А
Электр износостойкость10^6 млн циклов
Контроль мин. напряжения при постоян. токеДа
Индикатор наличия напряженияЗелёный светодиод (Un)
Степень защиты IP лицевая панельIP40
Контроль мин. трехфазного напряженияНет
Высота90 мм
Гистерезис5 ...20 процентов
Контроль мин. однофазного напряженияДа
Погрешность настройки± 5 процентов
Индикатор срабатывания релеКрасный светодиод (R)
Функция гистерезиса для напряжения при постоян. токеНет
Номин напряж питания цепи управ Us пост тока DC- В
Способ монтажаDIN-рейка (стандарт) 35 мм
Контроль макс. однофазного напряженияДа
Контроль макс. трехфазного напряженияНет
Погрешность измерений±1 процентов
Макс сечение одножильного кабеля1х2,5 мм²
Диапазон частоты питающего напряжения45...65 Гц
Мин. задержка на включение0.5 с
Температура эксплуатации+20...+55 °C
Ширина18 мм
Количество переключающих (перекидных) контактов1
Глубина64 мм
Рабочее положениеЛюбое
Мех износостойкость10^7 млн циклов
Вес0,059 кг
Категория перенапряжения3
РемонтопригодностьНет
Выдержка времени(0,1÷10) ± 10% с
Степень защиты IP клеммыIP20
Номин напряжение контактной группы250 АС / 24 DC В
Степень загрязнения2
Макс сечение многожил кабеля с наконечниками1х2,5 мм²
Контроль макс. напряжения при постоян. токеДа
